1、製品の概要

BLD050-10Aは、高度なDSP制御チップと獨自の制御回路を組み合わせたデジタルインテリジェントDCブラシレスドライバです。 全デジタル設計により、柔軟で多様な入力制御、高速比と低ノイズ、完全なハードウェアとソフトウェアの保護が可能になります。 ドライバは、RS232シリアルポートを介してコンピュータに接続し、ブラシレスドライバのデバッグソフトウェアを構成し、PIDパラメータのオンライン調整、保護パラメータ、モータパラメータ、加速および減速時間、制御モードおよびその他のパラメータを?qū)g現することができます。 待って。

1.1 性能特性

◆速度PID閉ループ制御、低速トルク;◆速度制御範囲0?20000RPM;
◆実行中の加減速時間はソフトウェアで設定することができます。
◆ドライブ自體は低消費電力、高効率、低溫度上昇のため、小型で設置が容易です。
◆複數の制御モード：PWM制御、アナログ量制御、マルチステップ速度、制御ソフトウェアによって設定された制御モード。
◆さまざまな包括的な保護機能。
◆インテリジェントユニバーサルブラシレスドライバは、ホールの電気角やモータの磁極のペアなど、異なるモータに応じて異なるパラメータを設定します。

1.2 電気的特性

1.3アプリケーション領域

AGV産業、ロボット産業、自動ドア制御、空気供給裝置、醫療ポンプ、自動ブレーキ、自動組立裝置などの様々な小型自動化裝置および機器。




2、指示を使用する
2.1安全事項
●ドライブは、専門技術者が設置し、操作する必要があります。
●ドライバの入力電圧は技術要件を満たしている必要があります。
●ドライブを3分間電源を切ってから、再度配線して取り付ける必要があります。
●電源ケーブル、モーターケーブル、信號ケーブルの正しさと堅牢性を確認してから電源を投入してください。
●強い磁気干渉を避ける
2.2接続上の注意
●信號線とモータ線は、10cm以上の距離を保つためにシールドされて配線されている必要があります。距離が大きくなると干渉が小さくなります。
●端子を抜き差ししないでください。故障の原因となります。
2.3インストール環境
●他の加熱裝置の橫にドライブを設置しないでください
●金屬粉塵、オイルミスト、腐食性ガス、強い地震などは避けてください

3、インタフェースの紹介

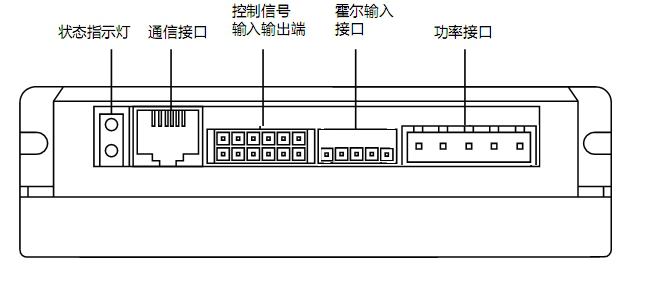

3.1ドライブのすべてのインターフェイスの概略図

3.2 制御信號の入出力

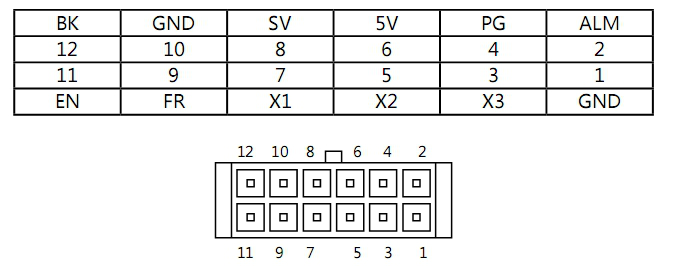

3.2.1 ピンリスト
